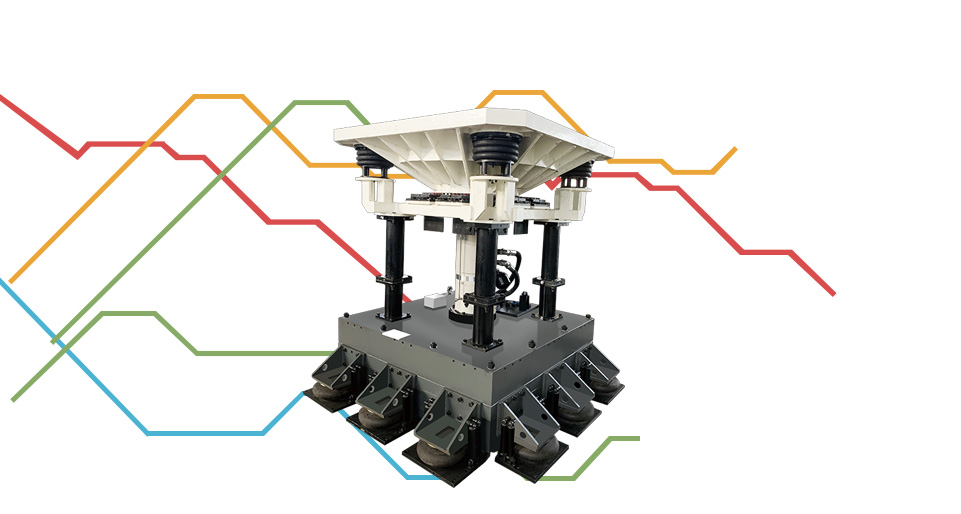

מכשיר רטט הידראולי KRD70
מכשיר הרטט ההידראולי מסדרת KRD70 ממיר את האנרגיה של נוזל בלחץ גבוה לכוח התנועה ההדדית של הצילינדר דרך שסתום סרוו הידראולי-חשמלי. מתאים במיוחד לבדיקות רטט הדורשות תדר נמוך וכוח גבוה. הוא יכול לממש בדיקות סינוס, אקראיות, עירור רב-נקודתי ובדיקת זעזוע (סינוס, אקראי, סינוס על אקראי, אקראי על אקראי, או חיפוש ושהייה ברזוננס). הוא מיושם לשחזור הרטט של כלי תחבורה, מוצרי אריזה גדולים, מכונות, מוצרים חשמליים ואלקטרוניים בסביבה האמיתית, ובכך לשפר את מבנה המוצר ולחסוך בעלויות.
| דגם פרמטרים | KRD70-5K | KRD70-1T | KRD70-2T | KRD70-3T | KRD70-4T | KRD70-5T | KRD70-10T | KRD70-20T | KRD70-30T | KRD70-40T | KRD70-50T | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| כוח (KN) | 5 | 10 | 20 | 30 | 40 | 50 | 100 | 200 | 300 | 400 | 500 | ||
| כיוון הרטט | אנכי/אופקי | ||||||||||||
| מצב רטט | סינוס, אקראי, סימולציית ספקטרום דרכים | ||||||||||||
| טווח תדרים (Hz) | סינוס | 0.1~200 | 0.1~150 | 0.1~130 | 0.1~100 | 0.1~80 | |||||||
| טווח תדרים (Hz) | אקראי | 0~300 | 0~200 | 0~150 | |||||||||
| עומס מרבי (ק"ג) | 100 | 200 | 400 | 600 | 800 | 1000 | 1500 | 3500 | 5000 | 7000 | 8000 | ||
| גודל השולחן (מ"מ) | 600×600 | 800×800 | 1000×1000 | 1200×1200 | 1500×1500 | 1800×1800 | 2000×2000 | 2500×2500 | 3000×3000 | ||||
| תזוזה מרבית (P-P) (מ"מ) | 100 | ||||||||||||
| מהירות מרבית (מ/ש) | 0.6 | ||||||||||||
| משקל (ק"ג) | 2500 | 3000 | 3800 | 5000 | 6800 | 9500 | 9500 | 16000 | 21000 | 26000 | 31000 | ||
| סביבת עבודה | טווח טמפרטורה 0 ~ 40℃, לחות ≤80% (ללא עיבוי) | ||||||||||||
| אספקת חשמל | תלת פאזי AC 380V±10% 50Hz | ||||||||||||
| תנאי התקנה | בסיס מיוחד, בסיס חופשי אופציונלי | ||||||||||||
| תקנים | ISTA1~7 MIL-STD-810 IEC 60068-2 ASTM D4728 | ||||||||||||
