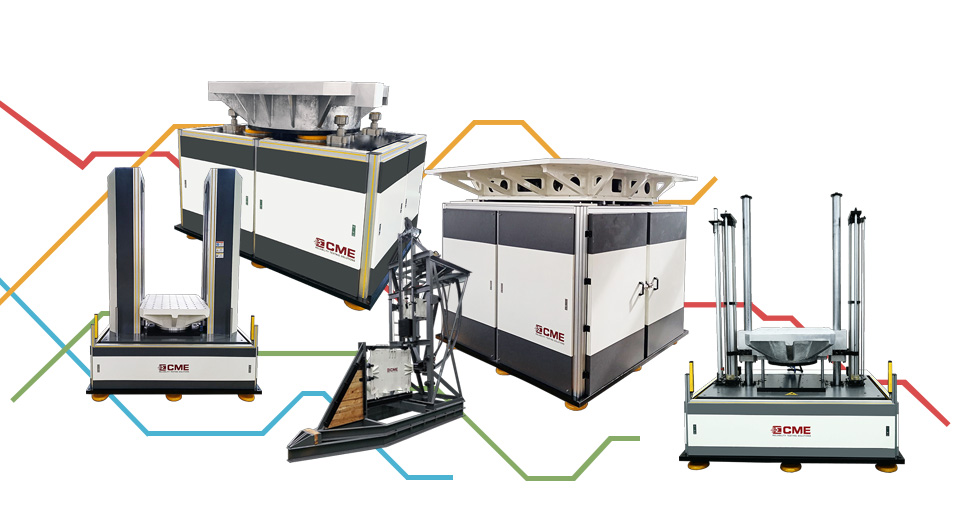

מערכת בדיקת זעזועים אנכית הידראולית KRD10
מערכת בדיקת הזעזועים ההידראולית האוטומטית המלאה מסדרת KRD10 משמשת למדידה וקביעת עמידות המוצרים או האריזות בפני זעזועים, ולהערכת האמינות ושלמות המבנה של המוצרים בסביבת זעזועים. המערכת יכולה לבצע בדיקות זעזועים של גל סינוס חצי, גל משונן לאחר שיא, גל טרפז ועוד, כדי לשחזר את גל הזעזוע ואת אנרגיית הפגיעה שהמוצר חווה בסביבה האמיתית, ובכך לשפר את מבנה המוצר או האריזה.
| פרמטרי הדגם | KRD 10-2 (ידני) | KRD 10-5 | KRD 10-25 | KRD 10-50 | KRD 10-100 | KRD 10-200 | KRD 10-400 | KRD 10-500 | KRD 10-600 | KRD 10-1000 | KRD 10-1500 | KRD 10-3000 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| משקל מדורג (ק"ג) | 2 | 5 | 25 | 50 | 100 | 200 | 400 | 500 | 600 | 1000 | 1500 | 3000 | |
| גודל השולחן (מ"מ) | 115×115 | 200×200 | 300×300 | 500×500 | 600×600 | 800×600 | 800×800 | 1000×800 | 1000×1000 | 1200×1000 | 1500×1200 | 2000×1500 | |
| תאוצת שיא (g) | סינוס חצי | 5~3k | 5~2k | 5~1.5k | 10~750 | 10~600 | 10~450 | 10~400 | 10~300 | 10~300 | 10~250 | 10~150 | 15~100 |
| משונן לאחר שיא | 10~200 | 10~100 | 10~50 | ||||||||||
| טרפז | / | 15~200 | 15~100 | 15~60 | 15~50 | 30~50 | |||||||
| משך הדופק (מ"ש) | סינוס חצי | 0.3~40 | 0.5~40 | 0.6~60 | 1.5~60 | 2~60 | 2.5~60 | 3~60 | 3.5~60 | 4~60 | 4.5~60 | 6~60 | 11~40 |
| משונן לאחר שיא | 3~18 | 6~18 | |||||||||||
| טרפז | / | 3~18 | 6~18 | ||||||||||
| ממדים כוללים (מ"מ) | 450×180×2100 | 1000×900×2350 | 1400×1200×2300 | 1600×1400×2300 | 1700×1500×2300 | 1700×1500×2300 | 1900×1500×2550 | 1900×1500×2550 | 1900×1800×2550 | 1900×1800×2650 | 2200×2100×2650 | 2700×2500×3000 | |
| משקל (ק"ג) | 200 | 1000 | 1800 | 3000 | 4200 | 4300 | 5200 | 5300 | 7000 | 8000 | 10000 | 15000 | |
| סביבת עבודה | טווח טמפרטורה 0 ~ 40℃, לחות ≤80% (ללא עיבוי) | ||||||||||||
| הספק | בקרת מדידה: חד פאזי AC220V±10% 50Hz מקור שמן: תלת פאזי 380V±10% 50Hz | ||||||||||||
| תנאי התקנה | ללא בסיס, רצפת הבטון צריכה להיות מפולסת ומרחק עבודה של 800 ~ 1000 מ"מ צריך להישמר סביב הציוד | ||||||||||||
| תקנים | MIL-STD-810 IEC68-2-27 UN38.3 IEC62281 IEC62133-2 UL2054 IEEE1625 SAEJ2929 IEC62660-2 ISO12405-3 UL2580 | ||||||||||||
מערכת בדיקת זעזועים אנכית פנאומטית KRD11
מערכת בדיקת הזעזועים האנכית הפנאומטית מסדרת KRD11 מאופיינת בעיצוב מתקדם, דרגת אוטומציה ואמינות גבוהה, הפעלה פשוטה ותחזוקה נוחה. המערכת עומדת בדרישות של בדיקות זעזועים ופגיעות, ויכולה לבצע בדיקות זעזועים של גל סינוס חצי, גל משונן לאחר שיא, גל טרפז ועוד.
| דגם פרמטרים |
KRD 11－5 |
KRD 11－15 |
KRD 11－25 |
KRD 11－50 |
KRD 11－100 |
KRD 11－200 |
KRD 11－400 |
KRD 11－600 |
KRD 11－800 |
KRD 11－1000 |
KRD 11－2000 |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| משקל מדורג (ק"ג) | 5 | 15 | 25 | 50 | 100 | 200 | 400 | 600 | 800 | 1000 | 2000 | |
| גודל השולחן (מ"מ) | 150×150 | 200×200 | 300×300 | 500×500 | 600×600 | 800×600 | 800×800 | 1000×800 | 1000×1000 | 1200×1200 | 1500×1200 | |
| תאוצת שיא (g) | סינוס חצי | 5-2500 | 5-2000 | 5-1500 | 10-750 | 10-600 | 10-450 | 10-400 | 10-300 | 10～300 | 10～250 | 10～150 |
| משונן לאחר שיא | 10-200 | 10-100 | 10-50 | |||||||||
| טרפז | / | 15-200 | 15-100 | 15-60 | 15-50 | |||||||
| משך הדופק (מ"ש) | סינוס חצי | 0.4～40 | 0.5～40 | 0.6～60 | 1.5～60 | 2～60 | 2.5～60 | 3～60 | 3.5～60 | 4～60 | 4.5～60 | 6～60 |
| משונן לאחר שיא | 3～18 | 6～18 | ||||||||||
| טרפז | / | 3～18 | 6～18 | |||||||||
| צורת גל פגיעה (אופציונלי) | צורת גל סינוס חצי | |||||||||||
| תאוצת שיא פגיעה (g) | 5~150 | 5~120 | 5~100 | 5~80 | 5~60 | 5~40 | / | |||||
| משך דופק פגיעה (מ"ש) | 2~30 | 3~30 | 4 ~ 30 | 5 ~ 30 | / | |||||||
| קצב פגיעה (פעמים/דקה) | 10~120 | 10~100 | 10~80 | 10~60 | 10~40 | 10~30 | / | |||||
| ממדים כוללים (מ"מ) | 1000×1000×2100 | 1000×1000×2160 | 1510×1300×2400 | 1690×1240×2350 | 1710×1160×2350 | 1910×1500×2700 | 1910×1500×2500 | 1900×1500×2450 | 2000×1500×2450 | 1900×1800×2550 | 2200×1800×2550 | |
| משקל (ק"ג) | 1300 | 2300 | 3000 | 3070 | 3900 | 4500 | 5000 | 5200 | 5600 | 6200 | 7300 | |
| סביבת עבודה | טווח טמפרטורה 0 ~ 40℃, לחות ≤80% (ללא עיבוי) | |||||||||||
| מקור אוויר | ≤0.8MPa | |||||||||||
| תנאי התקנה | ללא בסיס, רצפת הבטון צריכה להיות מפולסת ומרחק עבודה של 800~1000 מ"מ צריך להישמר סביב הציוד | |||||||||||
| תקנים | MIL-STD-810 IEC68-2-27 MIL-STD-202 MIL-STD-750 MIL-STD-883 UN38.3 IEC62281 IEC62133-2 UL2054 IEEE1625 SAEJ2929 IEC62660-2 ISO12405-3 UL2580 | |||||||||||
מערכת בדיקת זעזועים אופקית פנאומטית KRD12
מערכת בדיקת הזעזועים מסדרת KRD12 משמשת למדידה וקביעת עמידות המוצר או האריזה בפני זעזועים אופקיים, ולהערכת האמינות ושלמות המבנה של יחידת הבדיקה בסביבת זעזועים אופקית. המערכת יכולה לבצע בדיקות זעזועים של גל סינוס חצי, גל משונן לאחר שיא, או גל טרפז כדי לשחזר את אנרגיית הזעזוע שהמוצר חווה בסביבה האמיתית, ובכך לשפר את מבנה המוצר או האריזה.
| דגם פרמטרים |
KRD12-10 | KRD12－50 | KRD12－100 | KRD12－200 | KRD12－500 | KRD12－1000 | KRD12－2000 | KRD12－3000 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| משקל מדורג (ק"ג) | 10 | 50 | 100 | 200 | 500 | 1000 | 2000 | 3000 | ||||
| גודל השולחן (מ"מ) | 200×200 | 500×500 | 600×600 | 800×800 | 1000×1000 | 1200×1200 | 1500×1500 | 2000×2000 | ||||
| תאוצת שיא (g) | סינוס חצי | 10-5000 | 10～1500 | 10～1000 | 10-800 | 10-600 | 10-500 | 10-200 | 10-150 | |||
| משונן לאחר שיא | 10～200 | 10~100 | 10~50 | |||||||||
| טרפז | / | 15～200 | 15～200 | 15-100 | 15-60 | 15-60 | 15-50 | 30-50 | ||||
| משך הדופק (מ"ש) | סינוס חצי | 0.3~40 | 1~60 | 1.5～60 | 2～60 | 2.5～60 | 3～60 | 6～60 | 8～60 | |||
| משונן לאחר שיא | 3~18 | 6~18 | ||||||||||
| טרפז | / | 3~18 | 6~18 | |||||||||
| צורת גל פגיעה (אופציונלי) | צורת גל סינוס חצי | |||||||||||
| תאוצת שיא פגיעה (g) | 5-150 | 5-100 | 5-80 | 5-60 | / | |||||||
| משך דופק פגיעה (מ"ש) | 2-30 | 3-30 | 4-30 | / | ||||||||
| קצב פגיעה (פעמים/דקה) | 10 ~ 120 | 10-80 | 10-60 | 10-40 | / | |||||||
| ממדים כוללים (מ"מ) | 2950×1240×1000 | 3300×1150×850 | 3500×1240×1100 | 3740×1440×1050 | 4250×1450×1100 | 4500×1650×850 | 5500×2000×850 | 6000×2200×850 | ||||
| משקל (ק"ג) | 3700 | 3600 | 4800 | 5856 | 6500 | 7000 | 8000 | 9000 | ||||
| סביבת עבודה | טווח טמפרטורה 0～40℃, לחות ≤ 80% (ללא עיבוי) | |||||||||||
| הספק | חד פאזי AC220V±10% 50Hz | |||||||||||
| מקור אוויר | ≤1MPa | |||||||||||
| תנאי התקנה | בסיס מיוחד, בסיס ללא יסוד הוא אופציונלי. מרחק עבודה של 800~1000 מ"מ צריך להישמר סביב הציוד. | |||||||||||
| תקן | MIL-STD-810 IEC68-2-27 MIL-STD-202 MIL-STD-750 MIL-STD-883 UN38.3 IEC62281 IEC62133-2 UL2054 IEEE1625 SAEJ2929 IEC62660-2 ISO12405-3 UL2580 | |||||||||||
מערכת בדיקת זעזועים באנרגיה גבוהה KRD13
מערכת בדיקת הזעזועים באנרגיה גבוהה מסדרת KRD13 תוכננה במיוחד כדי לעמוד בדרישות הבדיקות הצבאיות והרכביות. המערכת מאמצת את עקרון ההרחבה של אגירת אנרגיה פנאומטית. על ידי התאמת לחץ הניפוח, ניתן ליישם בקלות בדיקות תאוצה ברמה גבוהה במהלך קצר.
לבדיקת זעזועים קלאסית ברמת G גבוהה, היא מצוידת במגבר זעזועים מתאים להשלמת בדיקת זעזועים בשיא גבוה.
| דגם פרמטרים |
KRD13－50 | KRD13－100 | KRD13－200 | KRD13－500 | KRD13－800 | KRD13－1000 | KRD13-2000 | |
|---|---|---|---|---|---|---|---|---|
| משקל מדורג (ק"ג) | 50 | 100 | 200 | 500 | 800 | 1000 | 2000 | |
| גודל השולחן (מ"מ) | 500×500 | 600×600 | 800×800 | 1000×1000 | 1200×1200 | 1500×1500 | 2000×2000 | |
| תאוצת שיא (g) | סינוס חצי | 10~1500 | 10~1000 | 10-1000 | 10-500 | 10-400 | 10-300 | 10-200 |
| משונן לאחר שיא | 10~200 | 10~100 | 10-50 | |||||
| טרפז | 15-200 | 15-100 | 15-100 | 15-60 | 15-50 | 30-50 | ||
| משך הדופק (מ"ש) | סינוס חצי | 2～60 | 3～60 | 3～60 | 4～60 | 5～60 | 6～60 | 8～60 |
| משונן לאחר שיא | 3～18 | 6～18 | ||||||
| טרפז | 3～18 | 6～18 | ||||||
| צורת גל פגיעה (אופציונלי) | צורת גל סינוס חצי | |||||||
| תאוצת שיא פגיעה (g) | 5～100 | 5～80 | 5～60 | 5～40 | / | |||
| משך דופק פגיעה (מ"ש) | 3～30 | 3～30 | 4～30 | 5～30 | / | |||
| קצב פגיעה (פעמים/דקה) | 10~80 | 10~60 | 10-40 | / | ||||
| ממדים כוללים (מ"מ) | 1200×1200×1500 | 1200×1200×1650 | 1100×1100×1700 | 1300×1300×1600 | 1500×1500×1700 | 1600×1600×1800 | 2000×2000×1900 | |
| משקל (ק"ג) | 3000 | 3800 | 3200 | 4000 | 5000 | 6000 | 8500 | |
| סביבה | טווח טמפרטורה 0～4500℃, לחות ≤ 80% (ללא עיבוי) | |||||||
| הספק | חד פאזי AC220V±10% 50Hz | |||||||
| מקור אוויר | ≤1MPa | |||||||
| ללא בסיס, רצפת הבטון צריכה להיות מפולסת ומכוונת ומרחק עבודה של 800~1000 מ"מ צריך להישמר סביב הציוד | ||||||||
| תקנים | IEC68-2-27 MIL-STD-202 MECD-STD-750 MIL-STD-810 MIL-STD-883 UN38.3 IEC62281 IEC62133-2 UL2054 IEEE1625 MSDS UL2580 IEC62660 MSCD12405-3 UL | |||||||
מערכת בדיקת זעזועים בעלי השפעה גבוהה KRD16
מערכת בדיקת זעזועים בעלי השפעה גבוהה עומדת בתקן MIL-S-901D המכסה דרישות בדיקת זעזועים עבור מכונות, ציוד, מערכות ומבנים על סיפון הספינה, למעט חדירות קליפת הלחץ של צוללות. מטרת דרישות אלה היא לוודא את יכולתם של התקנות על סיפון הספינה לעמוד בעומסי זעזועים שעשויים להתרחש במהלך שירות בזמן מלחמה עקב השפעות של נשק גרעיני או קונבנציונלי.
CME מספקת מערכת בדיקת זעזועים בעלי השפעה גבוהה קלה ובינונית בהתאם לאחת מקטגוריות הבדיקה הבאות, כפי שצוין.
| פרמטרי הדגם | KRD16-1 | KRD16-2 |
|---|---|---|
| קל משקל | משקל בינוני | |
| עומס מרבי (ק"ג) | 200 | 3000 (כולל מתקנים ≤3400) |
| מסת מטוטלת (ק"ג) | 182 | 1360 |
| צורת זעזוע | השלמה אוטומטית של אנרגיה מוגדרת מראש | |
| גובה פטיש נפילה (מ"מ) | 0-1500 | 0-1870 |
| גודל משטח עבודה (מ"מ) | 4A (לוח שטוח) 860×570 | 1520×1520 |
| 4C-Ⅰ (לוח זוויתי) 670×300 | ||
| 4C-Ⅱ (לוח זוויתי) 670×300 | ||
| 4C-Ⅲ (לוח זוויתי) 670×550 | ||
| ממדים כוללים (מ"מ) | 4800×1300×4500 | 3650×3300×3200 |
| משקל (ק"ג) | 3000 | 15000 |
| הספק | תלת פאזי AC380V±10% 50Hz | |
| סביבת עבודה | טווח טמפרטורה 0～40℃, לחות ≤ 80% (ללא עיבוי) | |
| אתר התקנה | בהתאם לשרטוטי היסוד שסופקו על ידי היצרן | |
| תקנים | MIL-S-901D | |
מערכת בדיקת זעזועים אנכית דו-כיוונית פנאומטית KRD17
מערכת בדיקת הזעזועים האנכית הדו-כיוונית מסדרת KRD17 תוכננה ופותחה לאחרונה עבור דגימות גדולות שאינן ניתנות להפיכה בקלות או שאינן קלות להפיכה, במיוחד לבדיקת סוללות. היא יכולה להשלים בדיקת זעזועים אנכית כלפי מעלה ומטה בעמדת בדיקה אחת מבלי להזיז את יחידת הבדיקה (UUT).
| דגם פרמטרים |
KRD17-50 | KRD17-100 | KRD17-200 | KRD17-500 | KRD17-800 | KRD17-1000 | KRD17-2000 | |
|---|---|---|---|---|---|---|---|---|
| משקל מדורג (ק"ג) | 50 | 100 | 200 | 500 | 800 | 1000 | 2000 | גודל השולחן (מ"מ) | 500×500 | 600×600 | 800 | 1000×1000 | 1200×1200 | 1500×1500 | 2000×2000 | כיוון זעזוע | כלפי מטה |
| תאוצת שיא (g) | סינוס חצי | 10-750 | 10-600 | 10-450 | 10-300 | 10-250 | 10-200 | 10-150 | משונן לאחר שיא | 10-100 | 10-200 | 10-100 | 10-100 | 10-100 | 10-100 | 10-100 | טרפז | 15-200 | 15-200 | 15-100 | 15-100 | 15-60 | 15-60 | 15-50 |
| משך הדופק (מ"ש) | סינוס חצי | 1.5-60 | 2-60 | 2.5-60 | 4-60 | 4.5-60 | 5-60 | 6-60 | משונן לאחר שיא | 3～18 | 6～18 | טרפז | 3～18 | 3～18 | 6～18 |
| כיוון זעזוע | כלפי מעלה | |||||||
| גל זעזוע | צורת גל סינוס חצי | |||||||
| תאוצת שיא (G) | 15-350 | 15-300 | 15-200 | 15-150 | 15-100 | 15-100 | 15-75 | |
| משך הדופק (מ"ש) | 3.5-60 | 3.5-60 | 4-60 | 4.5-40 | 5.5-60 | 5.5-60 | 6-60 | |
| ממדים כוללים (מ"מ) | 1250×1250×1600 | 1250×1250×1600 | 1300×1300×1700 | 1350×1350×1750 | 1550×1550×1750 | 1650×1650×1850 | 2000×2000×1900 | |
| משקל (ק"ג) | 3000 | 3200 | 3500 | 4500 | 5000 | 6000 | 8000 | |
| הספק | חד פאזי AC220V±10% 50Hz | |||||||
| מקור אוויר | ≤1MPa | |||||||
| תנאי התקנה | ללא בסיס, רצפת הבטון צריכה להיות מפולסת ומרחק עבודה של 800 ~ 1000 מ"מ צריך להישמר סביב הציוד | |||||||
| סביבת עבודה | טווח טמפרטורה 0 ~ 40℃, לחות ≤80% (ללא עיבוי) | |||||||
| תקנים | IEC68-2-27 MIL-STD-202 MIL-STD-750 MIL-STD-810 MIL-STD-883 UN38.3 IEC62281 IEC62133-2 UL2054 IEEE1625 SAEJ2929 IEC62660-2 ISO12405-3 UL2580 | |||||||
מכונת בדיקת פגיעות פנאומטית KRD20
מכונת בדיקת הפגיעות מסדרת KRD20 מחליפה את ספסל ההתנגשות המכני מסוג פקה מסורתי ומתאימה לפגיעות חוזרות על רכיבים אלקטרוניים, ציוד ומוצרים חשמליים ואלקטרוניים אחרים במהלך הובלה או עבודה.
| דגם פרמטרים |
KRD20-50 | KRD20-100 | KRD20-200 | KRD20-500 | KRD20-800 | KRD20-1000 | KRD20-1500 | KRD20-2000 | KRD20-3000 |
|---|---|---|---|---|---|---|---|---|---|
| משקל (ק"ג) | 50 | 100 | 200 | 500 | 800 | 1000 | 1500 | 2000 | 3000 |
| גודל השולחן (מ"מ) | 500×500 | 600×600 | 800×800 | 1000×1000 | 1500×1500 | 1800×1800 | 2000×2000 | 2500×2000 | 2500×2500 |
| צורת גל זעזוע | צורת גל סינוס חצי | ||||||||
| תאוצת שיא (g) | 3～150 | 3～120 | 3～100 | 3～80 | 4～60 | 5～50 | 5～50 | 5～40 | 5～30 |
| משך הדופק (מ"ש) | 2～30 | 3～30 | 5～30 | 6～30 | 6～30 | 8～30 | 11～30 | ||
| קצב פגיעה (פעמים/דקה) | 1～120 | 1～100 | 1～80 | 1～60 | 1～30 | 1～20 | |||
| ממדים כוללים (מ"מ) | 1050×1050×1300 | 1090×1090×1300 | 1050×1050×1280 | 1300×1300×1650 | 1500×1500×1600 | 1800×1800×1600 | 2000×2000×1850 | 2500×2000×1950 | 2500×2500×2100 |
| משקל (ק"ג) | 1500 | 1980 | 1925 | 3475 | 2800 | 7500 | 8500 | 9500 | 11000 |
| אספקת חשמל | חד פאזי AC220V±10% 50Hz | ||||||||
| מקור אוויר | ≤0.8Mpa | ||||||||
| סביבת עבודה | טווח טמפרטורה 0 ~ 40℃, לחות ≤80% (ללא עיבוי) | ||||||||
| תקנים | MIL-STD-810 IEC68-2-29 | ||||||||
