שולחן סימולציה רב-צירי

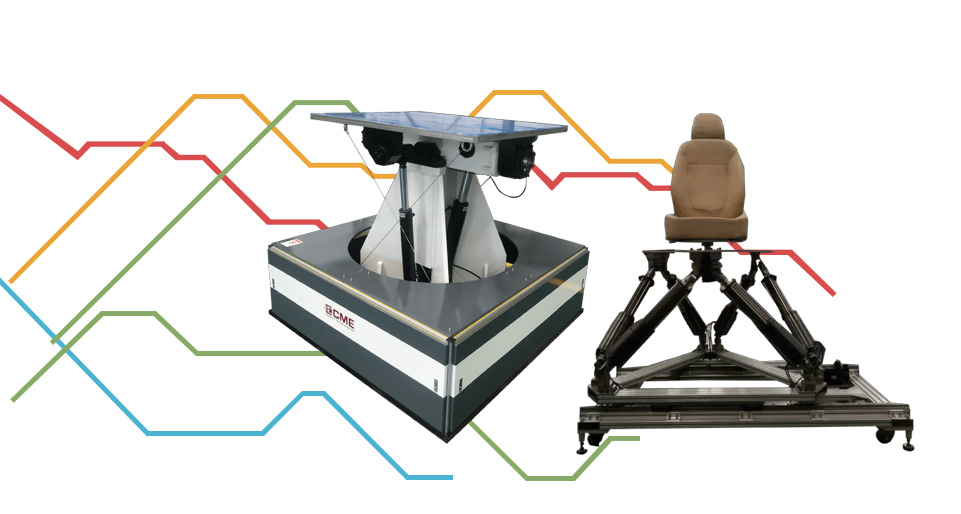

שולחן סימולציה 3-DOF KRD60

תיאור המוצר

שולחן הסימולציה מסדרת KRD60 מדמה מוצרים מכניים, חשמליים ואלקטרוניים המותקנים על ספינות, מטוסי ים וציוד אחר לביצוע בדיקות נדנוד והטיה כדי לקבוע את היכולת ואת שלמות המבנה של המוצר לעמוד בדרישות נדנוד והטיה קשות. בדיקת ההטיה מתאימה בעיקר להטיה בזווית גדולה הנגרמת כתוצאה מנזק לספינה, תפעול, חוסר איזון בטעינה ופריקה, ורוח. בדיקת הנדנוד מתאימה בעיקר לנדנוד ארוך טווח של הספינה עקב כוחות חיצוניים כמו רוח וגלים, כאשר יש לשמור על פעילות תקינה או מוצרים הפועלים באופן אמין, ומוצרים שיש להם השפעה משמעותית על ביצועיהם בסביבת נדנוד.

מאפיינים
  • מבוסס על מערכת ההפעלה Windows היציבה ותומך בממשק שליטה מרחוק אוטומטי, המפעיל יכול להשלים במדויק את בדיקות ההטיה והנדנוד על ידי הזנת ערכים פשוטים.
  • ממשק התפעול מבוסס בעיקר על תצוגה בזמן אמת של עקומת נתונים, ויכול גם להציג את פרמטרי הבדיקה, מצב המערכת והתקדמות הבדיקה.
  • יכול לממש פונקציות של אות סינוס, התאמה עצמאית של לולאה סגורה, בקרת פונקציות שונות והתראת אזעקה.
  • ניתן לבצע את הפונקציות של בדיקות גלגול, הטיה, גלגול ראש והטיה על אותה פלטפורמה.


מפרט טכני

דגם פרמטרים KRD60-100 KRD60-300 KRD60-500 KRD60-1000 KRD60-1500 KRD60-2000 KRD60-3000 KRD60-5000 KRD60-8000 KRD60-10T
עומס מרבי (ק"ג) 100 300 500 1000 1500 2000 3000 5000 8000 10000
גובה מרכז הכובד של הדגימה (מ"מ) 300 500 700 900
פיהוק זווית 0~±10°
פיהוק מחזור 3s~7s
גלגול זווית 0~±45°
גלגול מחזור 3s~30s
הטיה זווית 0~±30°
הטיה מחזור 4s~30s
זווית הטיית גלגול 0~±45°
זווית הטיית הטיה 0~±30°
גודל השולחן (מ"מ) 800×800 1000×1000 1500×1200 1600×1300 1700×1500 1800×1600 3200×2100 3500×2800 4000×3000
הספק 3-phase AC380V±10% 20KVA 3-phase AC380V±10% 22KVA 3-phase AC380V±10% 37KVA 3-phase AC380V±10% 45KVA 3-phase AC380V±10% 55KVA 3-phase AC380V±10% 70KVA 3-phase AC380V±10% 90KVA 3-phase AC380V±10% 110KVA 3-phase AC380V±10% 150KVA
סביבת עבודה טווח טמפרטורה 0 ~ 40℃, לחות ≤80% (ללא עיבוי)
תנאי התקנה בהתאם לשרטוטי הבסיס שסופקו על ידי היצרן
תקנים IEC60068-2
* הפרמטרים בטבלה הם לעיון בלבד, והפרמטרים המוסכמים בין הספק לקונה יגברו.





שולחן סימולציה 6-DOF KRD61

תיאור המוצר

שולחן הסימולציה מסדרת KRD61 הוא פלטפורמת סימולציה סרוו סגורת לולאה המורכבת משישה מפעילים סרוו ושישה סטים של צירים ייעודיים המחוברים בפלטפורמות העליונה והתחתונה בהתאמה. באמצעות התנועה הטלסקופית של ששת המפעילים, הפלטפורמה העליונה נעה בשש דרגות חופש (X, Y, Z, α, β, γ), כך שניתן לדמות תנוחות תנועה שונות בחלל.

הוא מיושם באופן נרחב כסימולטורים לבדיקה או אימונים בתחומי מטוסים, כלי שיט, מסוקים בהמראה ונחיתה, רכב, רכבת, רעידת אדמה, סרטי תנועה, ציוד בידור ועוד. הוא יכול לשמש אפילו לעגינה של חלליות בחלל ולתדלוק של מטוסי תדלוק אווירי. בתעשיית העיבוד, ניתן להפוך אותו למכונות כלים עם שישה צירים, רובוטים חכמים וכו'.

מאפיינים
  • יכול לממש סימולציית תנוחה, סימולציית גל סינוס, תנועה של דרגת חופש אחת ותנועה מורכבת של מספר דרגות חופש.
  • יכול לממש סינון ספקטרום דרכים, ספקטרום דרכים, ספקטרום גלים ושחזור ספקטרום טיסה.
  • מספק ממשק תקשורת צד שלישי באמצעות פרוטוקול TCP / IP.
  • מספק ממשקי בקרת פלט נתונים פנימיים וחיצוניים.


מפרט טכני

דגם פרמטרים KRD61-100 KRD61-300 KRD61-500 KRD61-1000 KRD61-2000 KRD61-5000 KRD61-10T
עומס מרבי (ק"ג) 100 300 500 1000 2000 5000 10000
גובה מרכז הכובד של הדגימה (מ"מ) 500-1000 (מותאם לפי המוצר)
גודל השולחן (מ"מ) מותאם לפי תנאי הבדיקה
הטיה ±10° /±20° /±35° (מותאם)
גלגול ±10°/±20°/±35°/±45°/±60° (מותאם)
פיהוק ±10° /±20° /±35° (מותאם)
תזוזת הטיה (מ"מ) ±50/±80/±100/±200/±300/±400/±500
תזוזת גלגול (מ"מ) ±50/±80/±100/±200/±300/±400/±500
הרמה (מ"מ) ±50/±80/±100/±200/±300/±400/±500
אספקת חשמל תלת פאזי AC380V±10% 50Hz
סביבות עבודה טווח טמפרטורה 0 ~ 40℃, לחות ≤80% (ללא עיבוי)
תנאי התקנה בהתאם לשרטוטי הבסיס שסופקו על ידי היצרן
תקנים AC156 ISO 12405 ISO 13849-1 ISO 13090-1 ISO 2631-1
* הפרמטרים בטבלה הם לעיון בלבד, והפרמטרים המוסכמים בין הספק לקונה יגברו.
