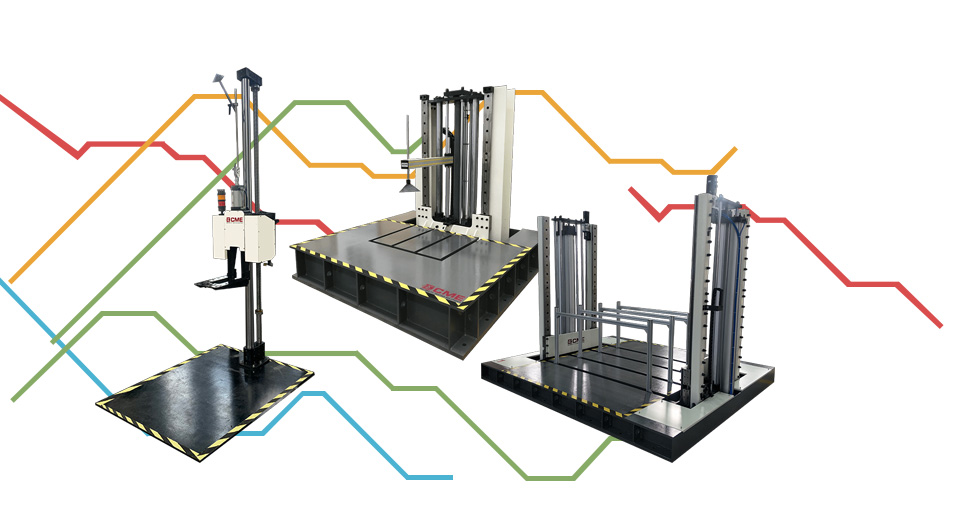

מערכת בדיקת נפילה למרחק אפס KRD40
בודק הנפילה מסדרת KRD40 מדמה בעיקר את העמידות לנפילה ופגיעה של מוצרי אריזה גדולים וכבדים. מערכת הכוח החזקה שלו ומחזיק הדגימה הייחודי מאפשרים טעינה ופריקה קלה של פריטים גדולים וכבדים במיוחד ועולים באופן אוטומטי לגובה שנקבע. לאחר הגעה לגובה, בדיקת הנפילה הושלמה. הוא יכול לממש בדיקת נפילה של קצה, משטח וזווית של הדגימה. ציוד זה משמש בעיקר להערכת היכולת של מוצר או אריזה לעמוד בנפילות במהלך הובלה וטעינה ופריקה, כדי לשפר את עיצוב המוצר והאריזה.
| דגם פרמטרים | KRD40-100 | KRD40-200 | KRD40-300 |
|---|---|---|---|
| עומס מרבי (ק"ג) | 100 | 200 | 300 |
| גובה נפילה (מ"מ) | 0～1500 | ||
| גודל דגימה מרבי (מ"מ) | 1000×1000×1000 | 1200×1200×1200 | 1300×1300×1300 |
| דיוק מיקום | ±2% או ±10 מ"מ (הערך הגדול יותר קובע) | ||
| גודל אזור נפילה (רוחב*עומק/מ"מ) | 1200×1200 | 1400×1400 | 1500×1500 |
| מצב בדיקה | משטח, קצה וזווית | ||
| הספק | חד פאזי AC 220V±10% 50Hz | תלת פאזי AC 380V±10% 50Hz | |
| סביבת עבודה | טווח טמפרטורה 0～40℃, לחות ≤80% (ללא עיבוי) | ||
| תנאי התקנה | ללא בסיס, רצפת הבטון צריכה להיות מפולסת ומרחק עבודה של 800~1000 מ"מ צריך להישמר סביב הציוד | ||
| תקנים | ISO2248-1985(E) IEC68-2-27 ISTA | ||
מערכת בדיקת נפילה קטנה KRD41
בודק הנפילה הקטן מסדרת KRD41 מתאים לבדיקת נפילה חופשית של מוצרי אלקטרוניקה ורכיבים קטנים כגון טלפונים ניידים, מכשירי קשר, מילונים אלקטרוניים, CD / MD / MP3 וכדומה, תקנים רלוונטיים JISC 0044 ו-IEC 60068-2-32. באמצעות בדיקות סטנדרטיות על מוצרים אלקטרוניים (נפילת משטח, נפילת פינה, נפילת קצה וכו') ואיסוף נתונים, הוא מדמה את הפגיעה בנפילה אנכית של מוצרים אלקטרוניים במהלך הובלה וטיפול. הוא מספק בסיס לעיצוב חציצה ודעיכת רטט של המוצר ולבחירת חומרי המבנה.
ניתן לבצע נפילה חשופה או נפילה עם אריזה כדי להעריך את עמידות הפגיעה או הנזק שנגרם מנפילת המוצר במהלך הובלה. זהו שיטת בדיקה הכרחית לשיפור איכות המוצר. הוא רלוונטי למחקר, פיתוח, בקרת איכות, ייצור וקישורים אחרים של מוצרים אלקטרוניים.
| דגם פרמטרים | KRD41-100 | KRD41-200 |
|---|---|---|
| עומס מרבי (ק"ג) | 100 | 200 |
| גובה נפילה (מ"מ) | 300～1500 | |
| גודל דגימה מרבי (מ"מ) | עומק 840 | עומק 840 |
| דיוק מיקום | ±2% או ±10 מ"מ (הערך הגדול יותר קובע) | |
| גודל אזור נפילה (רוחב*עומק/מ"מ) | 1200×1200 | 1400×1400 |
| מצב בדיקה | משטח, קצה וזווית | |
| הספק | חד פאזי AC 220V±10% 50Hz | |
| סביבת עבודה | טווח טמפרטורה 0～40℃, לחות ≤80% (ללא עיבוי) | |
| תנאי התקנה | ללא בסיס, רצפת הבטון צריכה להיות מפולסת ומרחק עבודה של 800~1000 מ"מ צריך להישמר סביב הציוד | |
| תקנים | ISO2248-1985(E) IEC68-2-27 ISTA | |
מערכת בדיקת נפילה כפולה למרחק אפס KRD42
בודק נפילה כפול למרחק אפס מסדרת KRD42 מתאים בעיקר למוצרי אריזה בגודל גדול לעמידות בפני פגיעות נפילה, מערכת הכוח החזקה שלו ותמיכת הדגימה הייחודית מאפשרים טעינה ופריקה קלה של פריטים גדולים וכבדים במיוחד, ועולים באופן אוטומטי לגובה שנקבע, משלימים את בדיקת הנפילה.
| דגם פרמטרים | KRD42-500 | KRD42-800 | KRD42-1000 | KRD42-2000 |
|---|---|---|---|---|
| עומס מרבי (ק"ג) | 500 | 800 | 1000 | 2000 |
| גובה נפילה (מ"מ) | 0～1200 | 0～1000 | 0～1000 | 0-800 |
| גודל דגימה מרבי (מ"מ) | 1400×1400×1400 | 1500×1500×1500 | 1600×1600×1600 | 1800×1800×1800 |
| דיוק מיקום | ±2% או ±10 מ"מ (הערך הגדול יותר קובע) | |||
| גודל אזור נפילה (רוחב*עומק/מ"מ) | 2400×1600 | 2600×1700 | 2800×1800 | 3200×2000 |
| מצב בדיקה | משטח, קצה וזווית | |||
| הספק | תלת פאזי AC 380V ±10% 50Hz | |||
| סביבת עבודה | טווח טמפרטורה 0～40℃, לחות ≤80% (ללא עיבוי) | |||
| תנאי התקנה | ללא בסיס, רצפת הבטון צריכה להיות מפולסת ומרחק עבודה של 800~1000 מ"מ צריך להישמר סביב הציוד | |||
| תקנים | ISO2248-1985(E) IEC68-2-27 ISTA | |||
