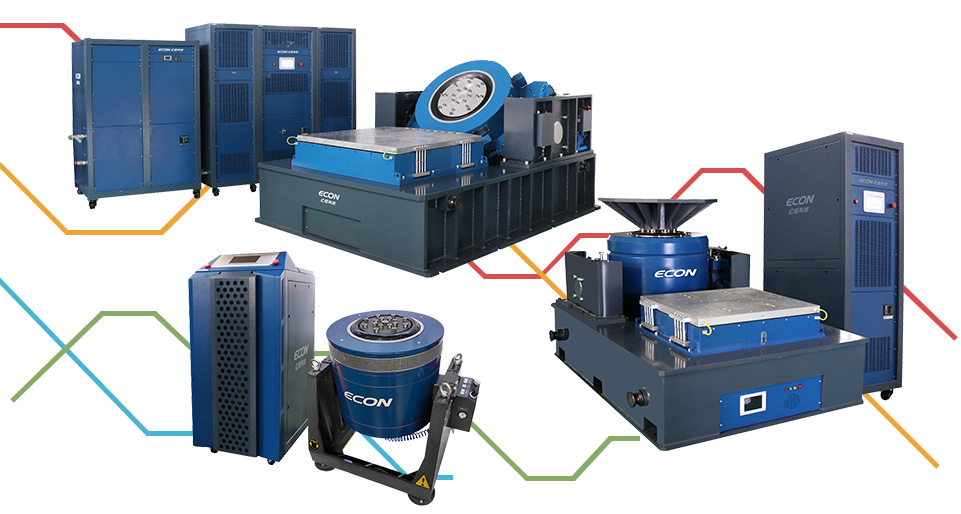

מרעדים אלקטרודינמיים
כספק עולמי של מערכות סימולציית רעידות, ECON מציעה מגוון של מערכות אלקטרודינמיות חדשניות לבדיקות רעידות, המאפשרות טווח רחב של תדרים, אמינות ונוחות שימוש. באמצעות מגבר הספק מתקדם מבוסס IGBT ובקר רעידות, ניתן לשחזר רעידות אמיתיות בצורה מדויקת ואמינה כדי להקל על בדיקות מכניות של תנאי סביבה. במקביל, טכנולוגיית בקרת ריכוז אוטומטית ומערכת שיכוך עצמי אופציונלית ללא בסיס למרעידים מותקנים, מאפשרים למרעידים מסדרת EDS/EDM המוקרים באוויר לפעול בדיוק והתאמה מרבית.
מקורר באוויר 3kN עד 6kN (סדרת EDS)
מאפיינים
-
עיצוב סליל שדה כפול לחיזוק השדה המגנטי האחיד
-
עיצוב IOF (מבודד על מסגרת) סטנדרטי לחיסכון בעלות לבניית בסיס
-
חיבור ושימוש מיידי, טיפול קל
-
פיצוי עומס פנאומטי אוטומטי לחלוטין לעומסי בדיקה כבדים
-
ערכת דה-מגנטיזציה סטנדרטית להפחתת זליגת שטף מגנטי
-
מודול הספק מודולרי מבוסס טכניקת SiC MOSFET העדכנית ביותר, עם טווח תדרי מיתוג גבוה יותר, יחס אות לרעש (SNR) גבוה יותר ובטיחות משופרת
-
שליטה חכמה מרחוק על מגבר ההספק באמצעות חיבור לרשת Ethernet
-
MTBF של מערכת > 6,000 שעות, פעולה ממושכת עם תחזוקה מינימלית
בדיקות רעידות מתאימות
-
שבבים/רכיבי IC/רכיבים אלקטרוניים
-
רכיבים אופטיים/מחשבים/מכשירים
-
רכיבי רכב
-
מוצרים בתחום התאורה/האופטיקה/הרפואה
-
DUT (מכשיר בבדיקה) במשקל <100 ק"ג ובממדים <500 מ"מ בכל ציר
| מערכת |
EDS-300-D402A |
EDS-600-D802A |
| מרעיד |
EDS-300 |
EDS-600 |
| מגבר הספק |
VSA-D402A |
VSA-D802A |
| מפוח |
PBL-W03 |
PBL-W06 |
| כוח סינוס נקוב (kN) |
3 |
6 |
| טווח תדרים (Hz) |
5-4000 |
5-3500 |
| תזוזה מרבית (מ"מ, p-p) |
25.4 |
51 |
| מהירות מרבית (מ'/שנייה) |
2.0 |
2.0 |
| האצה מרבית (שולחן ריק, m/s²) |
981 |
981 |
| עומס מרבי (ק"ג) |
120 |
300 |
| קוטר זיזים (מ"מ) |
150 |
200 |
| מסה של רכיבי תנועה אפקטיביים (ק"ג) |
3 |
6 |
| צריכת הספק מרבית (kVA) |
7 |
16 |
| אופציות |
• IOT (מבודד על מנשא)
• סליל דה-מגנטיזציה (זליגת שטף מגנטי < 1mT)
• מרחיב ראש
• שולחן החלקה • מחסום תרמי לתא
|
* כל הפרמטרים נמדדו ואומתו בהתאם ל-ISO 5344. למידע טכני מפורט, אנא עיין בגיליונות המוצר.
מקורר באוויר 10kN עד 60kN (סדרת EDM)
תכונות
-
עיצוב סליל שדה כפול לחיזוק שדה מגנטי אחיד
-
עיצוב IOT (מבודד על תושבת) סטנדרטי לחיזוק קשיחות צירית צולבת ולמתן תנועה מלאה וגמישה בתדרים נמוכים ובעומסים כבדים
-
מצויד בבקרת מיקום אוטומטית מלאה (ACC) בכל הדגמים
-
פיצוי עומס פנאומטי אוטומטי מלא לעומסי בדיקה כבדים
-
ערכת דה-מגנטיזציה סטנדרטית להפחתת דליפת שטף מגנטי
-
טכנולוגיית SiC MOSFET מתקדמת, מודול כוח מודולרי עם טווח תדרי מיתוג גבוה יותר, SNR ובטיחות משופרת
-
שליטה חכמה מרחוק על מגבר הכוח דרך חיבור Ethernet
-
זמן ממוצע בין תקלות (MTBF) > 6,000 שעות, פעולה ממושכת עם תחזוקה מינימלית
בדיקות רטט מתאימות
-
רכיבי רכב/מבנים
-
מוצרי IT/מחשבים/מכשירים/מוצרים אופטיים
-
מוצרים חשמליים/אלקטרוניים
-
ציוד ומכשירים רפואיים
-
רכיבי תעופה וחלל
-
התקן בבדיקה (DUT) במשקל <1000 ק"ג ובממדים <1000 מ"מ בכל ציר
| מערכת |
EDM-1000-D123A |
EDM-2000-D243A |
EDM-3200-D323A |
EDM-4000-D483A |
EDM-5000-D563A |
EDM-6000-D643A |
| מערכת רטט |
EDM-1000 |
EDM-2000 |
EDM-3200 |
EDM-4000 |
EDM-5000 |
EDM-6000 |
| מגבר כוח |
VSA-D123A |
VSA-D243A |
VSA-D323A |
VSA-D483A |
VSA-D563A |
VSA-D643A |
| מאוורר |
PBL-W10 |
PBL-W20 |
PBL-W30 |
PBL-W40 |
PBL-W50 |
PBL-W60 |
| כוח סינוס מדורג (kN) |
10 |
20 |
32 |
40 |
50 |
60 |
| טווח תדרים (Hz) |
5-3,000 |
5-3,000 |
5-2,500 |
5-2,500 |
5-2,500 |
5-2,500 |
| העתקה מרבית (מ"מ, מקצה לקצה) |
51 |
51 |
51 |
51 |
51 |
51 |
| מהירות מרבית (מ'/שנייה) |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
| תאוצה מרבית (שולחן חשוף, מ'/שנייה²) |
981 |
981 |
981 |
800 |
981 |
981 |
| עומס מרבי (ק"ג) |
300 |
300 |
500 |
800 |
1000 |
1000 |
| קוטר זרוע (מ"מ) |
240 |
320 |
320/370 |
445 |
445 |
445 |
| מסה אפקטיבית של רכיבים נעים (ק"ג) |
10 |
20 |
32 |
50 |
50 |
60 |
| צריכת חשמל מרבית (kVA) |
26 |
40 |
65 |
80 |
90 |
110 |
| אפשרויות |
• IOT (מבודד על תושבת) או IOF (מבודד על מסגרת)
• סליל דה-מגנטיזציה (דליפת שטף מגנטי < 1mT)
• מרחיב ראש
• שולחן החלקה
• מחסום תרמי לתא
|
* כל הפרמטרים נמדדו ואומתו בהתאם לתקן ISO 5344. למידע טכני מפורט, עיין בגיליונות המוצר.
מקורר אוויר 32kN עד 50kN, מהלך ארוך (סדרת EDM)
תכונות
-
מהלך ארוך של 76/100 מ"מ
-
עיצוב סליל שדה כפול לחיזוק שדה מגנטי אחיד
-
עיצוב IOT סטנדרטי (מבודד על תושבת) לשיפור הקשיחות הצולבת ומתן תזוזה מלאה וגמישה בתדרים נמוכים ובעומסים כבדים
-
מצויד בבקרת מיקום אוטומטית מלאה (ACC) בכל הדגמים
-
פיצוי עומס פנאומטי אוטומטי לחלוטין עבור עומסי בדיקה כבדים
-
ערכת דה-מגנטיזציה סטנדרטית להפחתת דליפת שטף מגנטי
-
טכניקת SiC MOSFET מהדור האחרון, מודולרית, עם טווח תדרי מיתוג גבוה יותר, SNR ובטיחות משופרת
-
שליטה חכמה יותר מרחוק על מגבר ההספק באמצעות חיבור Ethernet
-
MTBF של המערכת > 6,000 שעות, פעולה ממושכת עם תחזוקה מינימלית
בדיקות רטט מתאימות
-
תואם לתקני בדיקה IEC, ISTA, ASTM
-
רכיבי רכב/מבנים
-
מוצרי IT/מחשבים/מכשירים/מוצרים אופטיים
-
מוצרים חשמליים/אלקטרוניים
-
ציוד ומכשור רפואי
-
רכיבים תעופתיים/חלליים
-
מכשיר נבדק (DUT) במשקל < 1000 ק"ג ומידות < 1000 מ"מ בכל ציר
| מערכת |
EDM-3200LS-D323A |
EDM-5000LS-D563A |
| שייקר |
EDM-3200LS |
EDM-5000LS |
| מגבר הספק |
VSA-D323A |
VSA-D563A |
| מאוורר |
PBL-W30 |
PBL-W50 |
| כוח סינוס מדורג (kN) |
30 |
50 |
| טווח תדרים (Hz) |
1-2,500 |
1-2,500 |
| תזוזה מרבית (מ"מ, p-p) |
76/100 |
76/100 |
| מהירות מרבית (m/s) |
2.0 |
2.0 |
| תאוצה מרבית (שולחן ריק, m/s²) |
750 |
800 |
| עומס מרבי (ק"ג) |
500 |
1000 |
| קוטר עוגן (מ"מ) |
350 |
445 |
| מסה של רכיבים נעים (ק"ג) |
40 |
63 |
| צריכת הספק מרבית (kVA) |
65 |
90 |
| אפשרויות |
• IOF (מבודד על מסגרת)
• סליל דה-מגנטיזציה (דליפת שטף מגנטי < 1mT)
• מרחיב ראש
• שולחן החלקה
• מחסום תרמי לתא
|
* כל הפרמטרים נמדדים ומאומתים בהתאם לתקן ISO 5344. למידע טכני מפורט, אנא עיין בגיליונות המוצר.
מקורר מים 80kN עד 200kN (סדרת EDL)
תכונות
-
עיצוב מחוזק של עוגן בעזרת חומר מחוזק ייעודי
-
עיצוב קירור מים ייחודי במחזור מקביל עם יעילות קירור גבוהה יותר
-
מנגנון סינון ייעודי עם דיוק סינון של 1μm
-
מדידה מדויקת והגנה על כשל בקירור מים באמצעות נעילות בטיחות
-
עיצוב מתלה עליון מורכב לשיפור ביצועי תדר נמוך
-
עמידות גבוהה יותר בפני מומנט התהפכות בעזרת שימוש בחומר בעל עמידות גבוהה לשחיקה והתנעה עצמית במנגנון הנחייה תחתון
-
זמן ממוצע בין תקלות (MTBF) > 6,000 שעות, פעולה ממושכת עם תחזוקה מינימלית
בדיקות רעידות מתאימות
-
סוללות של רכבים חשמליים
-
רכיבים בתחום הרכב, תעופה, רכבות, תחבורה ומבנים אזרחיים
-
ציוד חשמל ואלקטרוניקה
-
מכשיר בבדיקה (DUT) במשקל < 5000 ק"ג ובמידות < 2500 מ"מ בכל ציר
| מערכת |
EDL-8000-D104A |
EDL-10000-D124A |
EDL-12000-D134A |
EDL-16000-D184A |
EDL-18000-D194A |
EDL-20000-D214A |
| רעדן |
EDL-8000 |
EDL-10000 |
EDL-12000 |
EDL-16000 |
EDL-18000 |
EDL-20000 |
| מגבר כוח |
VSA-D104A |
VSA-D124A |
VSA-D134A |
VSA-D184A |
VSA-D194A |
VSA-D214A |
| מפוח |
CU-1 |
CU-1 |
CU-1 |
CU-2 |
CU-2 |
CU-2 |
| כוח סינוס מדורג (kN) |
80 |
100 |
120 |
160 |
180 |
200 |
| טווח תדרים (Hz) |
5-2,500 |
5-2,500 |
5-2,500 |
5-2,100 |
5-2,100 |
5-2,100 |
| תזוזה מקסימלית (מ"מ, שיא-לשיא) |
76 |
76 |
76 |
76 |
76 |
76 |
| מהירות מקסימלית (מ'/שנייה) |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
| מעמסה מקסימלית (ק"ג) |
1000 |
1000 |
1000 |
2000 |
2000 |
2000 |
| קוטר עוגן (מ"מ) |
480 |
480 |
550 |
650 |
650 |
650 |
| אפשרויות |
• סליל דה-מגנטיזציה (דליפת שטף מגנטי < 1mT)
• מרחיב ראש
• שולחן החלקה
• מחסום תרמי לתא
|
* כל הפרמטרים נמדדו ואומתו בהתאם לתקן ISO 5344. למידע טכני מפורט, עיין בגיליון הנתונים של המוצר.
